Bye-bye Eye-Sat

Je vous partage ce message de Nicolas Verdier, Chef de Projet Nanolab Academy au CNES

"J’aurais aimé vous écrire ce message pour le 4ième anniversaire d’EYESAT en orbite mais la mécanique spatiale en a décidé autrement !

En effet, depuis quelques semaines notre satellite perdait de l’altitude, signe annonciateur d’une rentrée dans l’atmosphère prévue début novembre. Nous avons eu un dernier contact à 350km d’altitude vendredi dernier qui attestait d’un bilan de puissance négatif lié à la conjonction de plusieurs facteurs (consommation accrue liée à l’augmentation du nombre de passages pour mieux prévoir l’orbite, performances de pointage affectées par l’altitude et occurrence d’éclipses)

Eyesat, le premier cubesat du CNES réalisé par des étudiants vit ainsi ses derniers jours. Il nous livre cette ultime image en guise d’adieu !

Cette descente était attendue après 4 ans de vie en orbite et beaucoup de retours d'expérience sur les nouvelles technologies embarquées par ce petit satellite.

Même si nous sommes émus, cette fin est inéluctable et tous les acteurs de ce projet peuvent être fiers du travail accompli.

Plus de 250 étudiants se sont succédés pour concevoir, lancer et opérer EYESAT. Nos partenaires académiques l’ISAE-SUPAERO, l’IUT de Cachan, l’ENAC,… scientifiques le LATMOS et l’IRAP et industriels STEEL, SYRLINKS, SAP, et bien d’autres ont accompagné ce projet mettant toutes leurs compétences au service de sa réussite. La startup U-Space est née de cette aventure et nous a accompagné avec professionnalisme tout au long de ces quatre années pour l’opérer.

Un grand merci aussi pour Alain qui a été l’architecte de cet exploit et qui nous a laissé un bel héritage

EYESAT est une réussite collective, le totem de toute une génération d’étudiants. Il marquera sans conteste les débuts de la grande épopée des nano satellites français !

Merci encore pour vos soutiens et vos encouragements et place maintenant à AEROSAT et à tous les autres nano satellites des CSU qui reposeront sur SEED, la nouvelle plateforme héritée d’EYESAT que le CNES mettra à leur disposition."

Première image d’Eyesat !!

Voici en avant première une image de la galaxie d'Andromède (M31) que le satellite Eyesat à capturé le 31/12/2019 à 20h38 (UTC). Taille : 1000*1000 pixels.

Et voici une image de référence de la même galaxie :

D'autres images à venir !

Intégration de l’instrument d’Eye-Sat

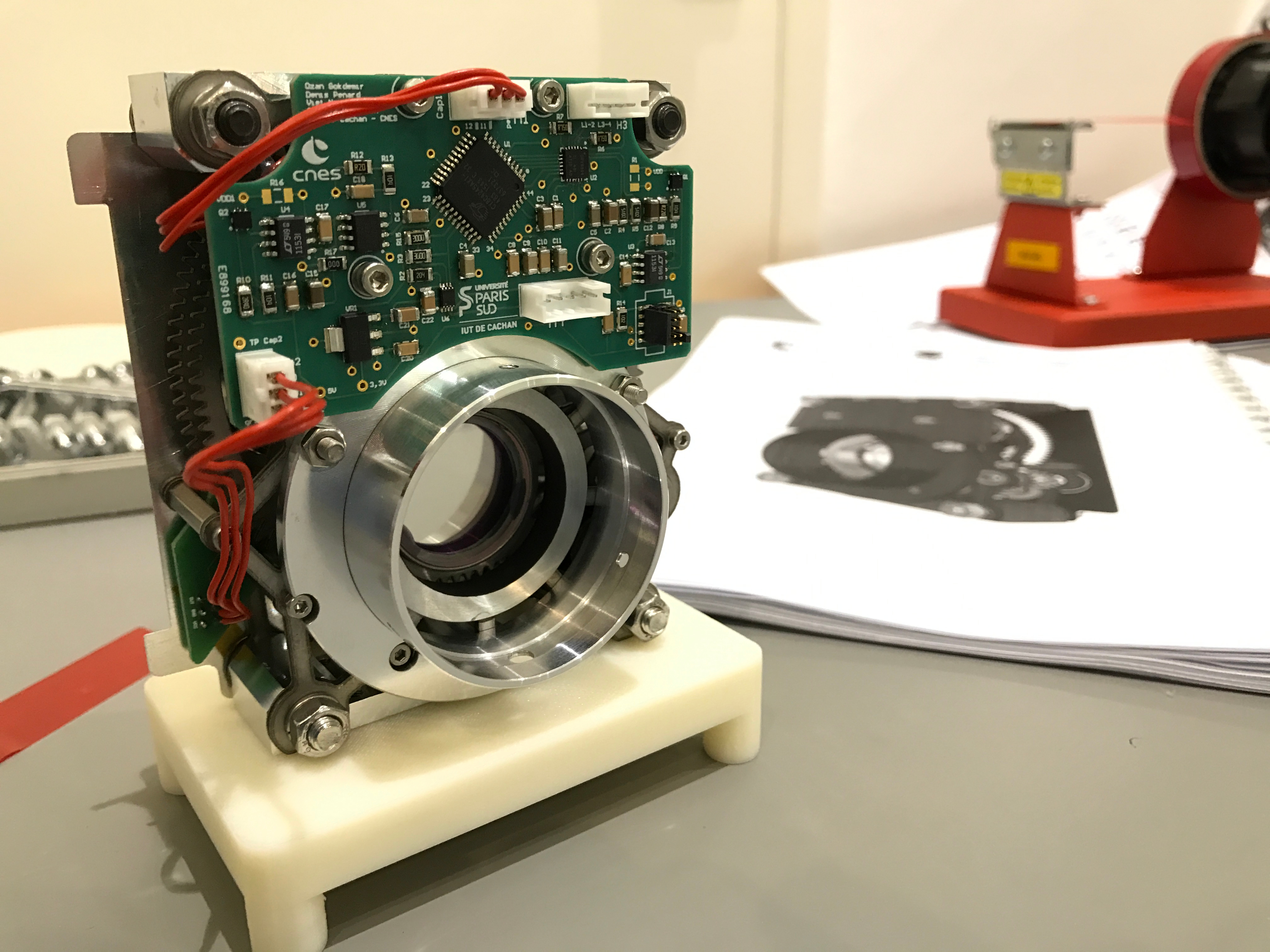

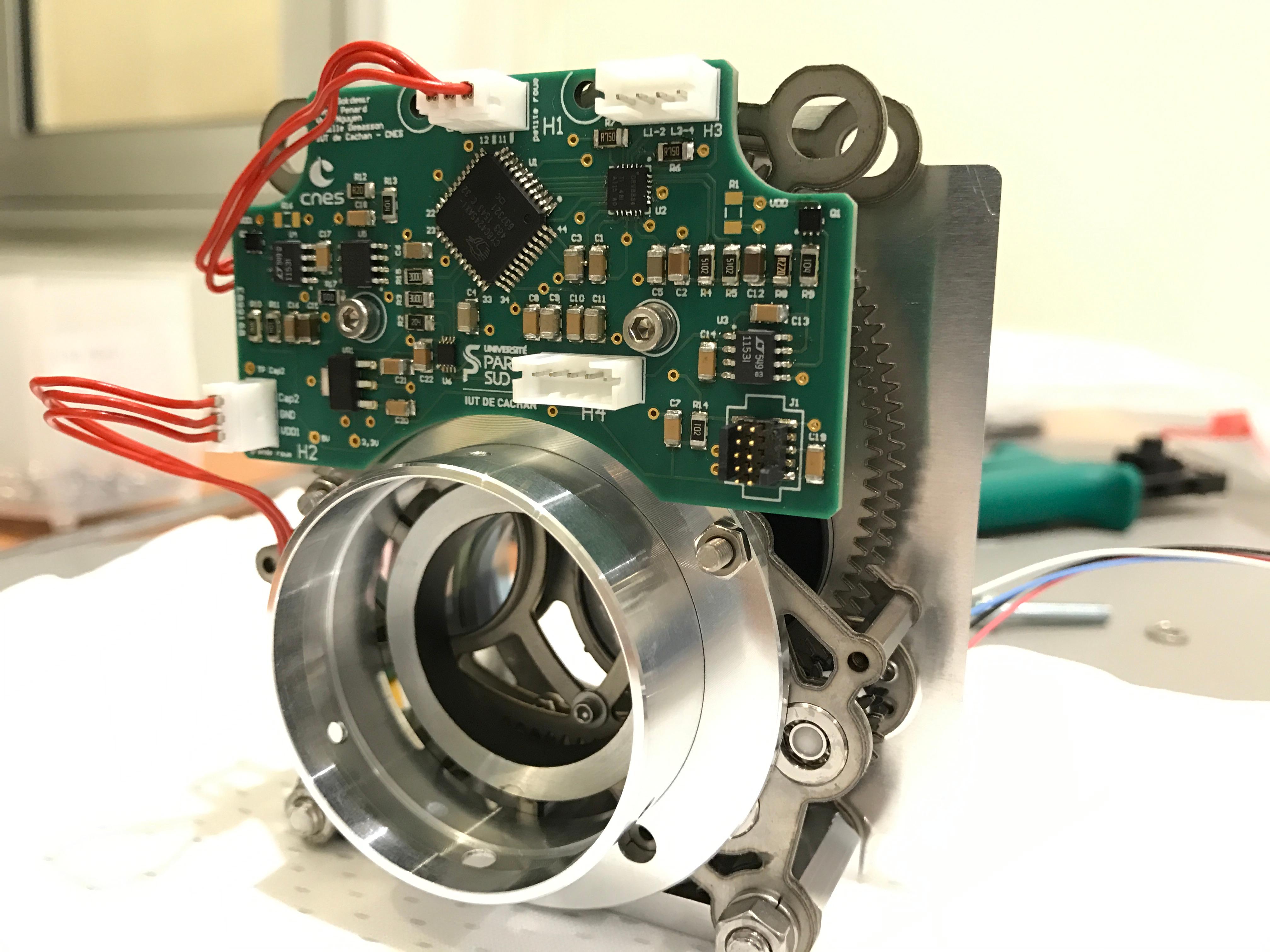

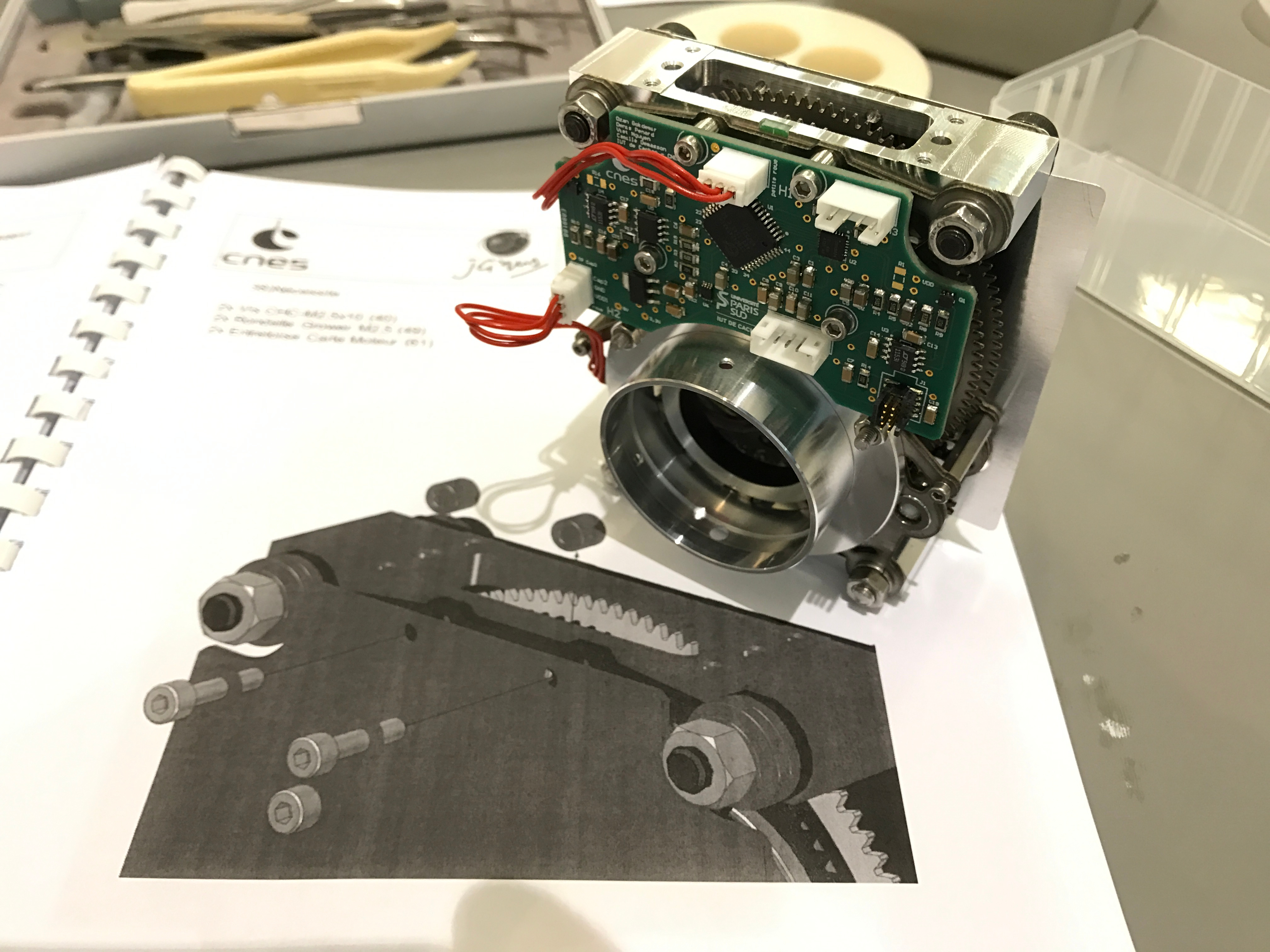

Ozan, étudiant en GEii2 (Génie Électrique et informatique industrielle) à l'IUT de Cachan a fait son stage de fin d'études sur Eye-Sat. Sa mission consistait à intégrer la carte de pilotage des roues à filtre de l'instrument dans le modèle de qualification d'Eye-Sat dont il a repris la conception. Le rôle du modèle de qualification (QM) est de réaliser une batterie de tests en vibration et en vide thermique avant la réalisation du modèle de vol qui sera moins stressé que le QM !

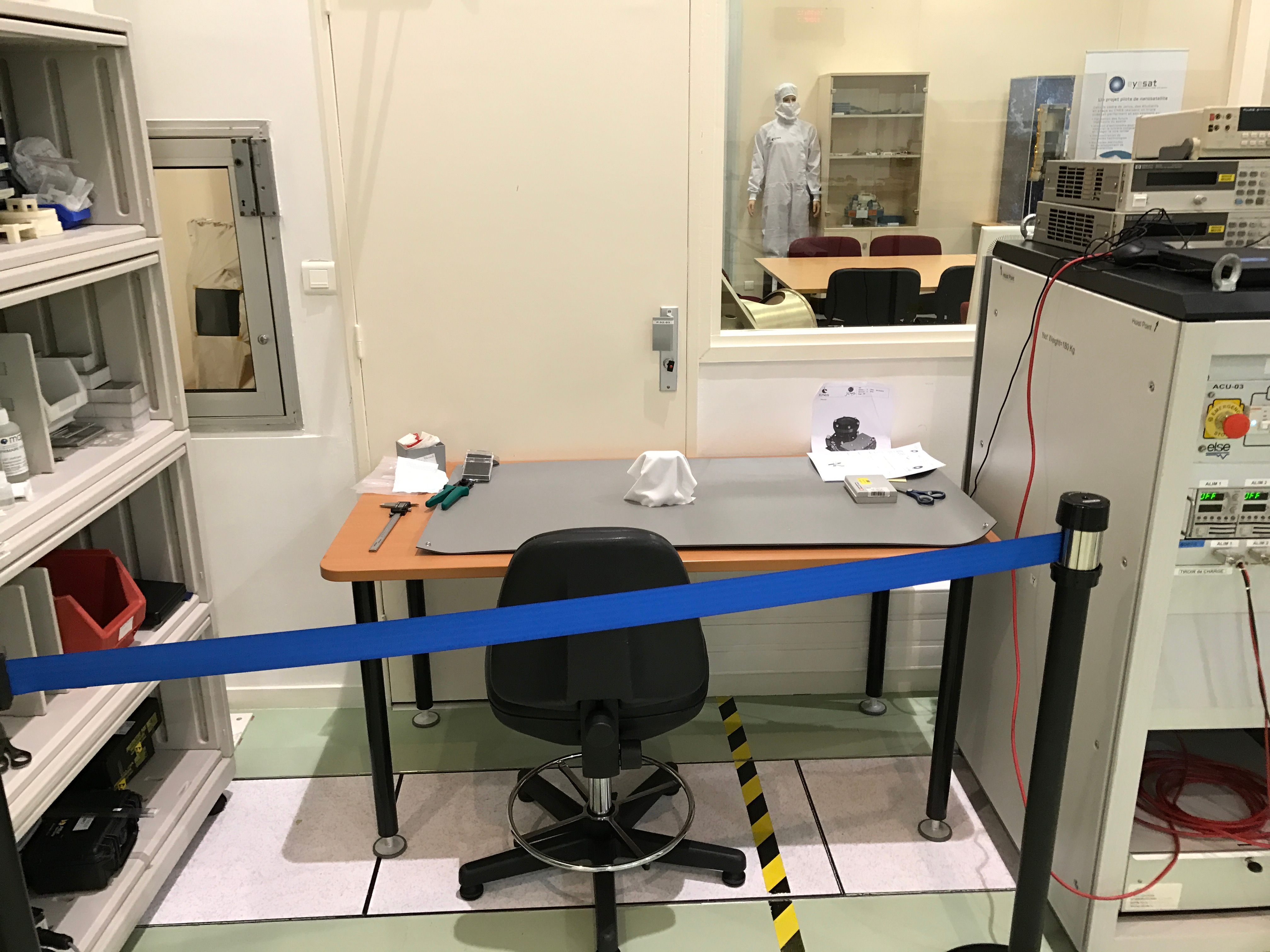

La carte de pilotage a été soudée au C2N en salle blanche. Elle embarque un processeur PSoC de Cypress qui dialogue avec l'ordinateur de bord (ODB).

IMG_0812

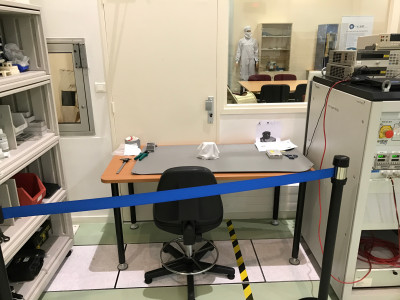

IMG_0818

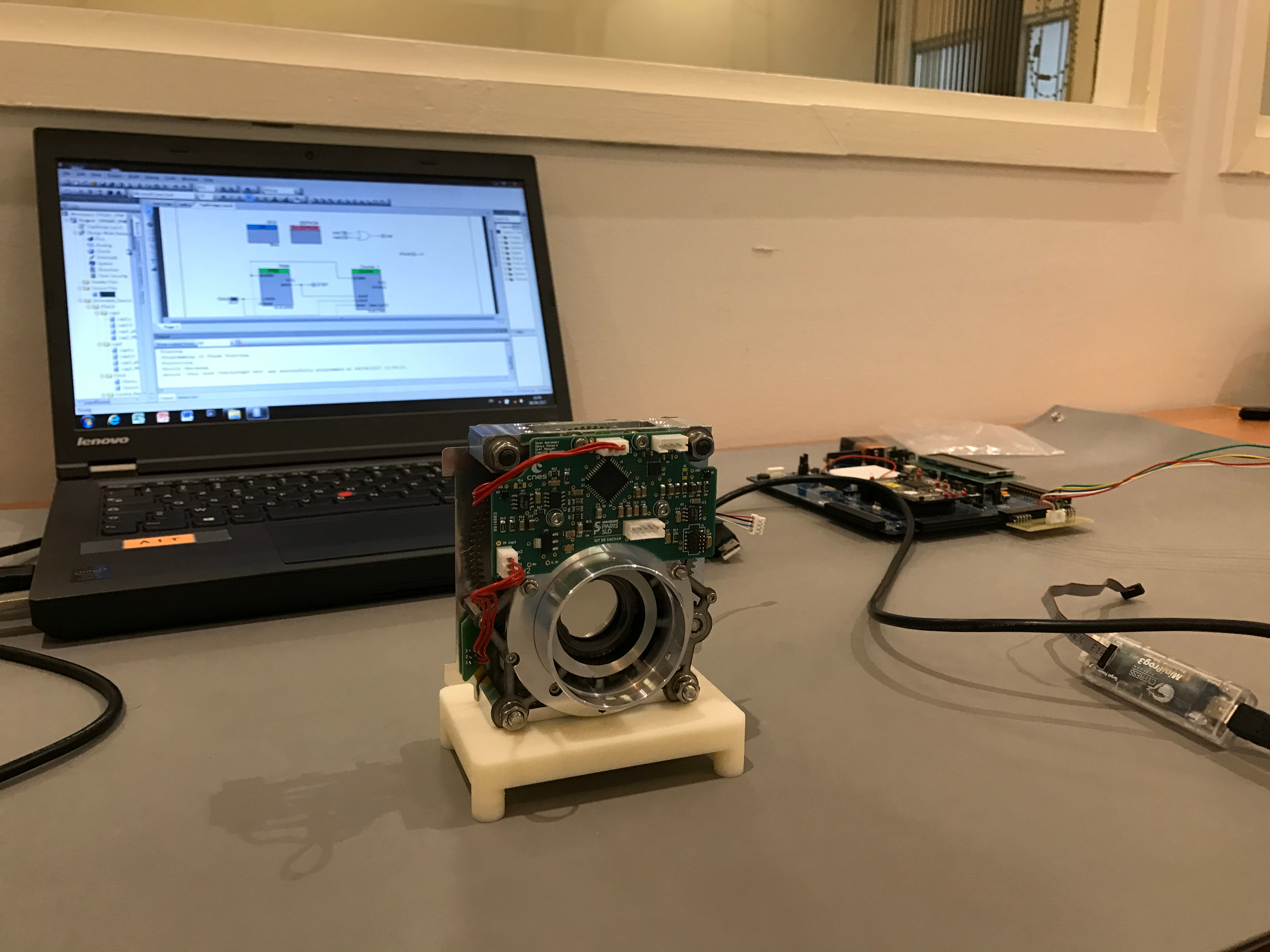

IMG_0816

IMG_0810

IMG_0807

DSC04529

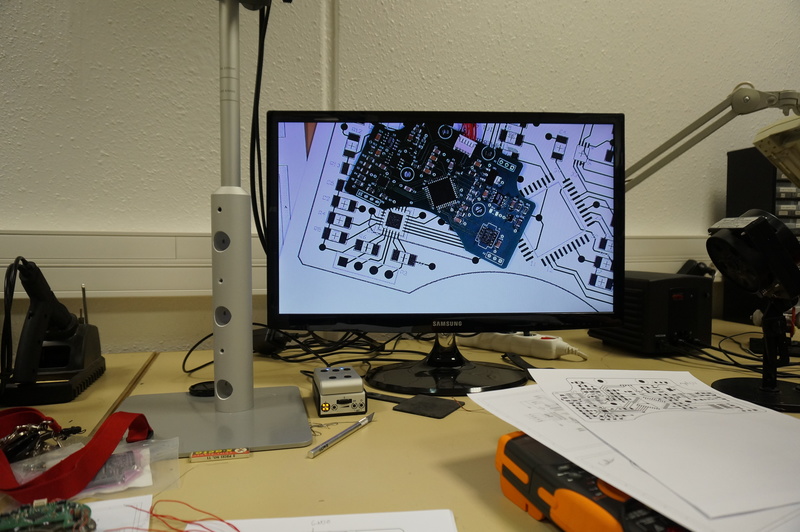

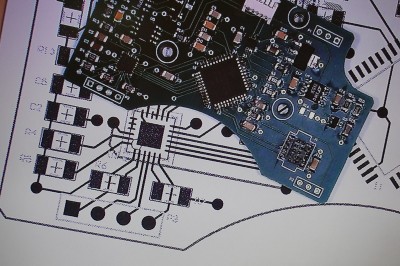

Electronique de Pilotage de la roue à filtres

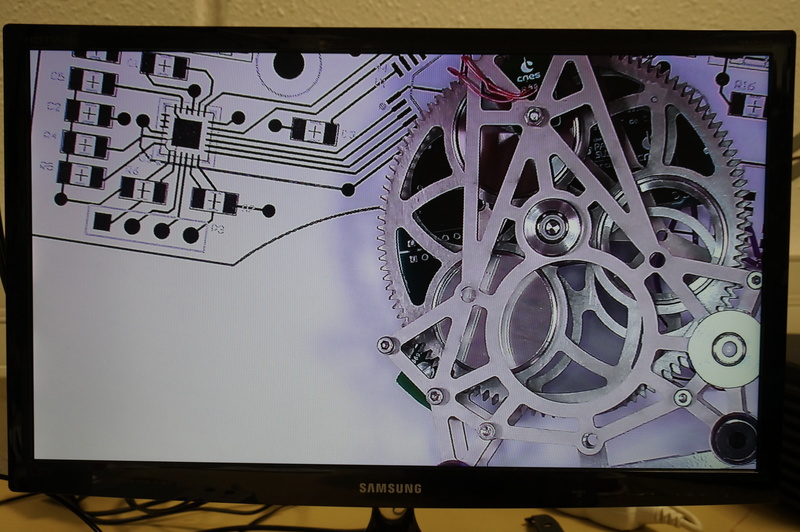

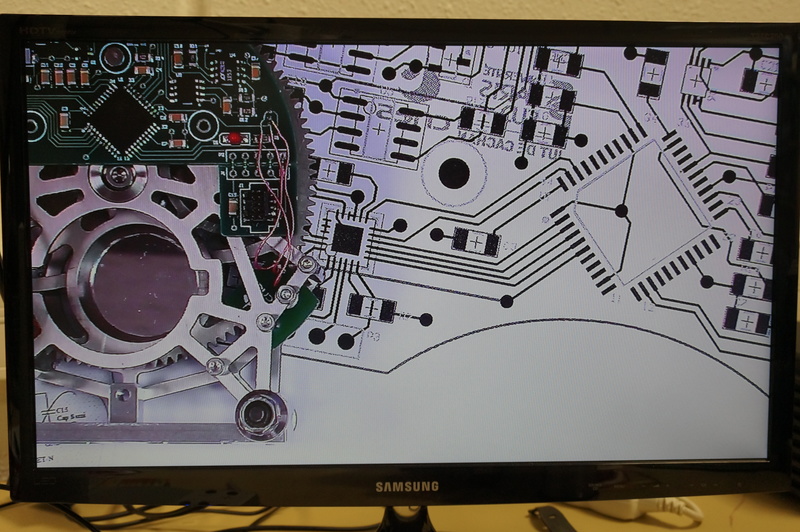

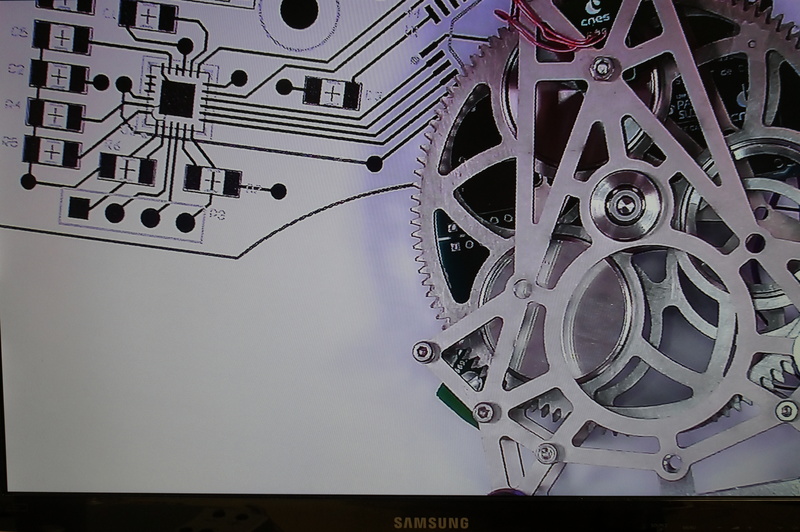

La roue à filtre est un des éléments essentiels dans Eye-sat. C'est un mécanisme ingénieux qui permet de faire défiler devant l'objectif de la caméra haute résolution (2048 pixels x2048 pixels) les filtres infrarouges, visibles et l'obturateur pour la calibration du capteur.

Voici une belle réalisation made in Cachan et une belle collaboration entre les départements de Génie Electrique et Génie Mécanique. Une conception et réalisation de la carte électronique signé Camille Demasson et une conception mécanique signée Mathieu Hautem.

Un des enjeux majeurs de ce système, la tolérance contre les pannes. Lancé à près de 8 km/s et à 750 km en orbite, impossible d'aller appuyer sur un quelconque bouton de reset ! L'électronique a été protégée par des délatcheurs et mise à l'épreuve durant les tests.

Une fois ce modèle d'ingénierie testé en environnement thermique et sous vide, nous lancerons la fabrication du modèle de vol.

DSC04502

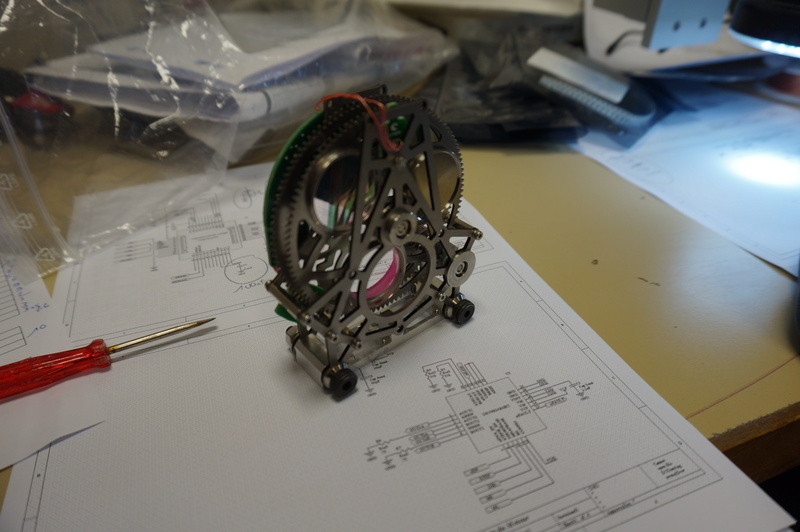

Système de roue à filtres

DSC04523



DSC04529

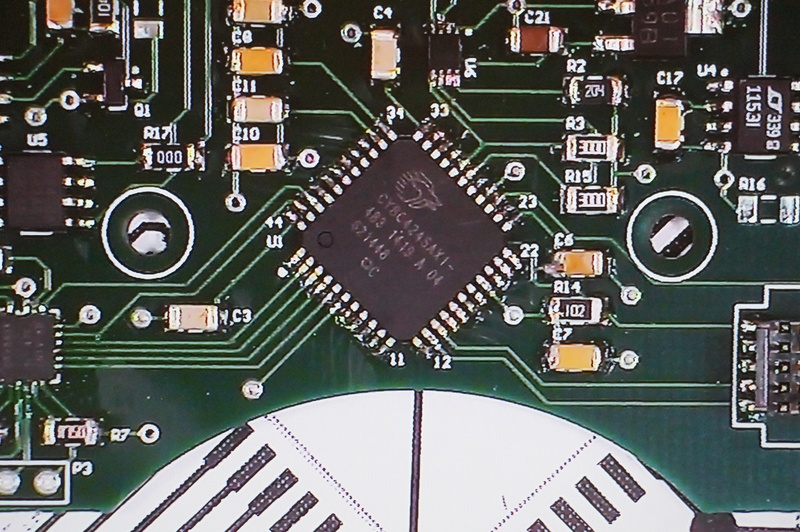

Le PCB en phase de test. Processeur PSoC 4.

DSC04528

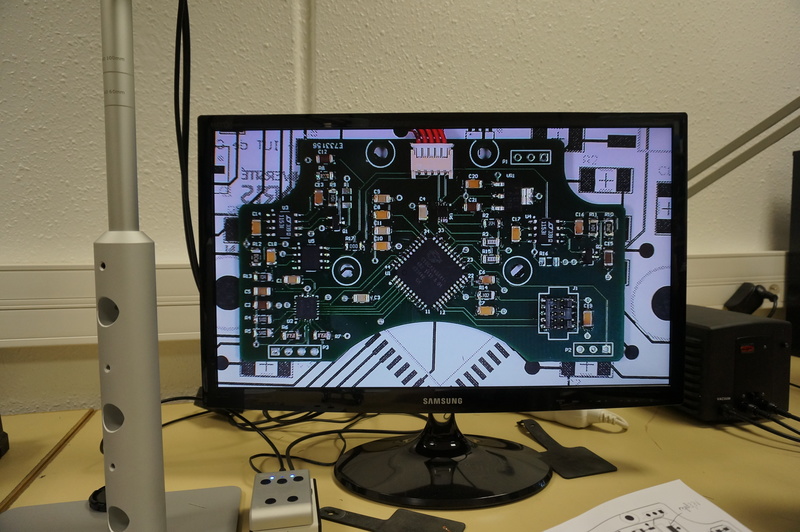

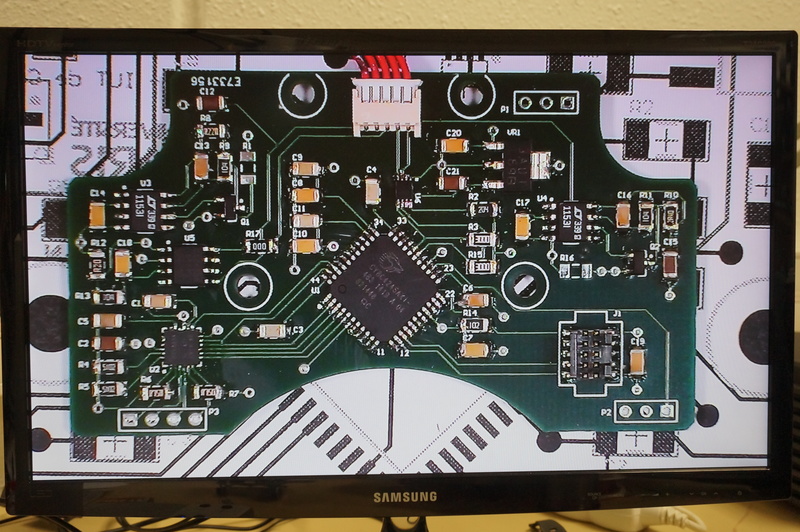

La carte une fois soudée.

DSC04527

Dernières vérifications

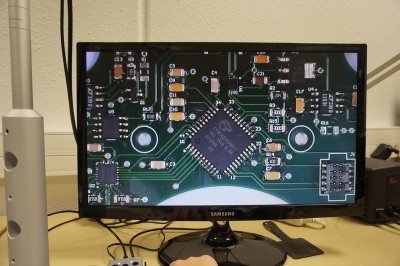

DSC04526

DSC04525

DSC04524

DSC04523

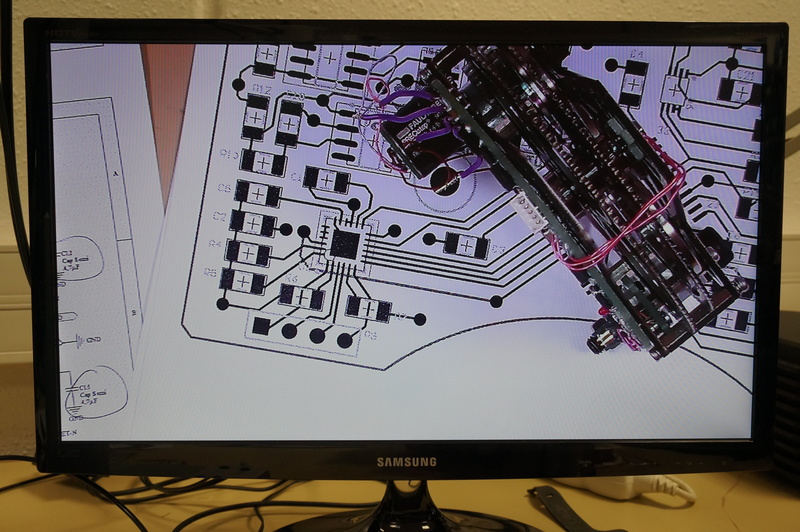

DSC04522

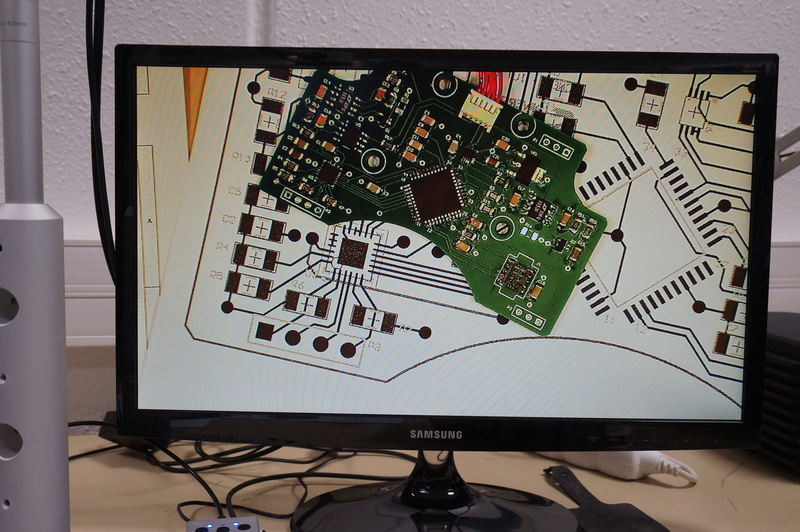

DSC04520



DSC04518



DSC04517























DSC04512

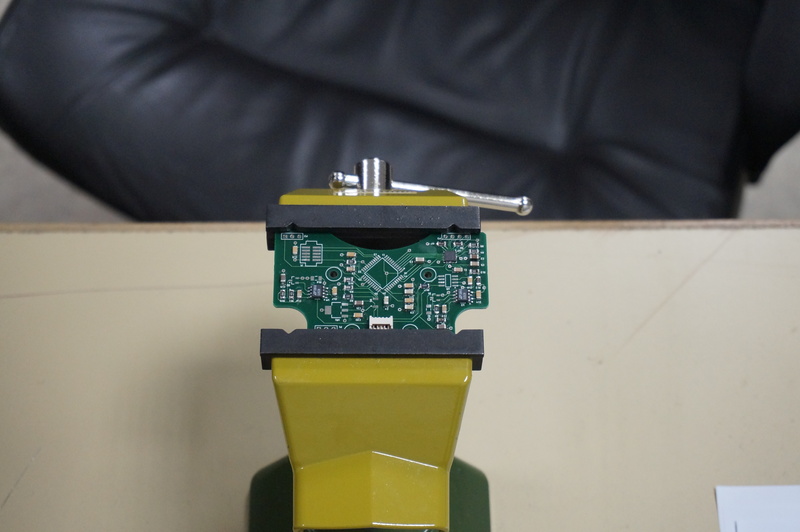

La carte en attente de réception des composants



Revue critique de projet Phase C

L'IUT de Cachan représenté par ses étudiants (ou ex étudiants !) Charles Haettel, Anthony Mairré, Jérôme Skoda, Camille Demasson, Quang-Viet NGyen pour la revue critique de projet de Eye-Sat à Toulouse le jeudi 12 mars 2015.

Camille Demasson présente la carte EPM, Electronique de pilotage du moteur de la charge utile. En plus de faire de l'électronique et de l'informatique embarquée, elle excelle en piano. A l'attente de l'avion elle a donné un récital de piano dans la salle d'embarquement. Quel talent !

viet_phaseC

Viet NGuyen présente ses travaux de conception et réalisation de la carte magnéto-coupleur. Cette carte permet de contrôler l'attitude du satellite (sa position dans l'espace). Dans le cas d'Eye-Sat, il faut pouvoir orienter les générateurs solaire vers le soleil pour recharger les batteries deux fois par jours, et également pouvoir orienter les antennes pour transmettre les télémesures et images prisent par le satellite.



ayoub_phase_C

Je vous présente Ayoub Bounara, responsable de la procédure de collage des générateurs solaire d'Eye-Sat mais également de quelques satellites de la constellation QB50. Il est en charge également de la phase d'intégration d'Eye-Sat. Il nous a fait de belles procédure que je vous présenterais prochainement. Il fait ses études en alternance à l'UTC, mais dès qu'il peut prendre l'avion pour la ville rose, il y va !







Vibrations à la PIT

Nous sommes aujourd'hui avec Camille Demasson, Viet NGuyen, Emillien Carrié au LATMOS accueuilli par Jean-Luc Maria, Sébastien Ancelin et Julien Clayer. Le LATMOS possède une plate-forme intégration tests (PIT) qui permet de tester les satellites en vibration.

Le satellite est soumis a des accélérations jusqu'à 1,65 g dans une bande de fréquences de 5Hz à 2000Hz.

Résultats à venir prochainement. Pour le moment, une seule vis n'a pas tenue !



IMG_3070

Viet NGuyen, responsable de la carte magnéto coupleur de Eye-sat.

IMG_3074

Jean-Luc Maria qui nous accueille à l'OVSQ en compagnie de Julien et Sébastien.

IMG_3076

IMG_3079



IMG_3082

Eye-sat en attente d'être instrumenté d'un ensemble d'accéléromètres.

IMG_3090

Préparation du PPOD en vue d'être installé sur le pot vibrant.



IMG_3102

Fixation du PPOD sur le pot vibrant.

IMG_3103

Sébastien et Julien fixent le PPOD sur le pot vibrant.

IMG_3111

Julien installe les accéléromètres.

IMG_3117

Vue du PPOD en place sur le pot vibrant.

IMG_3121

Pose du dernier accéléromètre sur l'axe X.

IMG_3107

Emilien se bagarrant avec le dyneema pour la fermeture des panneaux.

IMG_3126

Votre serviteur...

IMG_3127

Eye-Sat installé au chaud dans le PPOD.

IMG_3134

Eye-Sat, prêt à passer les tests de vibration en régime sinus et aléatoire.

IMG_3136

Camille et Viet à la PIT





IMG_3170
